Mengenal Tanda-Tanda Sensor MAP Motor Rusak dan Cara Mengatasinya

Sistem pembakaran pada sepeda motor modern telah beralih dari teknologi karburator ke sistem injeksi elektronik (Electronic Fuel Injection). Perubahan ini meningkatkan efisiensi bahan bakar dan menurunkan emisi gas buang secara signifikan.

Dalam sistem injeksi, Electronic Control Unit (ECU) mengandalkan berbagai sensor untuk mengatur jumlah bahan bakar yang disemprotkan oleh injektor. Salah satu komponen yang memegang peranan paling vital dalam proses ini adalah sensor Manifold Absolute Pressure (MAP).

Ketika komponen ini mengalami gangguan, kinerja mesin akan menurun secara drastis. Artikel ini akan membahas secara mendalam mengenai fungsi, cara kerja, hingga mengenali tanda-tanda sensor MAP motor rusak agar Anda dapat melakukan perawatan yang tepat.

Apa Itu Sensor MAP dan Bagaimana Cara Kerjanya?

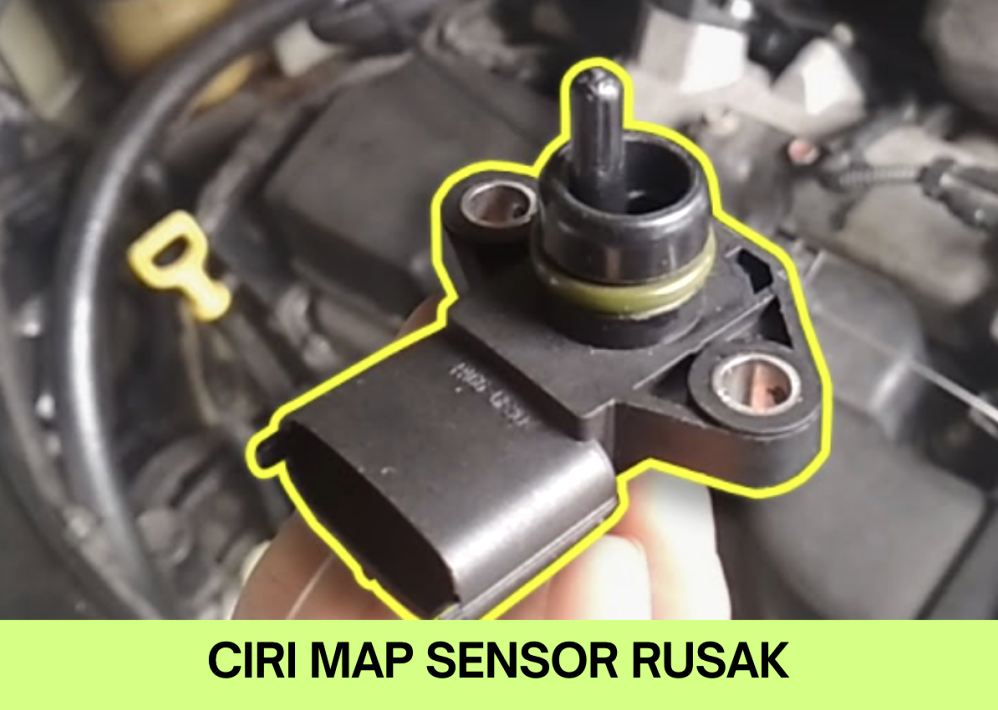

Sensor MAP (Manifold Absolute Pressure) adalah komponen elektronik yang berfungsi mengukur tingkat tekanan atau vakum di dalam intake manifold. Komponen ini biasanya terpasang pada throttle body dan terhubung langsung dengan saluran udara masuk.

Informasi tekanan yang dibaca oleh sensor MAP diubah menjadi sinyal listrik yang dikirimkan secara real-time ke ECU. ECU kemudian mengkombinasikan data ini dengan data dari sensor suhu udara (Intake Air Temperature) dan sensor posisi bukaan gas (Throttle Position Sensor).

Fungsi Utama Sensor MAP pada Motor Injeksi

Fungsi utama sensor MAP adalah menentukan beban kerja mesin berdasarkan tingkat kevakuman di dalam saluran isap. Semakin lebar Anda membuka tuas gas, semakin tinggi tekanan udara di dalam intake manifold.

Berdasarkan data tekanan tersebut, ECU menentukan seberapa banyak volume bahan bakar yang harus disemprotkan oleh injektor. Pengukuran yang akurat memastikan campuran udara dan bahan bakar selalu berada pada rasio ideal (stoichiometric ratio).

Mekanisme Kerja Pengukuran Tekanan Udara

Di dalam sensor MAP terdapat komponen silikon piezoelektrik yang sangat sensitif terhadap perubahan tekanan udara. Perubahan tekanan pada intake manifold menyebabkan fleksibilitas komponen silikon ini berubah.

Perubahan fisik tersebut menghasilkan variasi tegangan listrik, umumnya berkisar antara 1,0 Volt hingga 4,5 Volt. Tegangan rendah menandakan tekanan udara rendah (vakum tinggi), sedangkan tegangan tinggi menandakan tekanan udara tinggi (vakum rendah).

Tanda-Tanda Sensor MAP Motor Rusak yang Wajib Diwaspadai

Kerusakan pada sensor MAP akan membuat ECU menerima data yang tidak akurat atau bahkan kehilangan sinyal sama sekali. Kondisi ini memicu berbagai masalah operasional pada kendaraan yang dapat dirasakan langsung oleh pengendara.

Berikut adalah beberapa tanda-tanda sensor MAP motor rusak yang paling sering terjadi di lapangan:

1. Performa Mesin Brebet dan Kehilangan Tenaga

Salah satu tanda utama dari masalah ini adalah akselerasi motor yang terasa tertahan atau brebet saat tuas gas ditarik. Hal ini terjadi karena ECU salah meyakinkan rasio udara dan bahan bakar akibat pembacaan tekanan yang keliru.

Ketika sensor mengukur tekanan lebih rendah dari kondisi sebenarnya, ECU akan menyemprotkan bensin terlalu sedikit. Akibatnya, mesin kekurangan bahan bakar (lean mixture) dan kehilangan tenaga secara mendadak.

2. Konsumsi Bahan Bakar Menjadi Sangat Boros

Sebaliknya, jika sensor MAP yang rusak secara konstan mengirimkan sinyal tekanan tinggi ke ECU, sistem akan menganggap mesin sedang berakselerasi keras. ECU secara otomatis memperpanjang durasi semprotan injektor.

Kondisi ini menyebabkan pembakaran menjadi terlalu kaya bahan bakar (rich mixture). Akibatnya, konsumsi bensin membesar secara signifikan meskipun kendaraan hanya dikendarai dengan kecepatan rendah.

3. Putaran Mesin Saat Langsam (Stasioner) Tidak Stabil

Mesin motor yang normal akan berputar secara halus saat posisi idle atau stasioner. Jika sensor MAP mengalami penurunan fungsi, fluktuasi sinyal tegangan dapat terjadi secara mendadak.

Kondisi ini membuat putaran mesin saat langsam menjadi naik-turun atau bahkan sering mati mendadak saat berhenti di persimpangan jalan. Pengendara akan merasakan getaran mesin yang tidak wajar pada stang kemudi.

4. Lampu Indikator Kerusakan (MIL) Menyala

Motor injeksi dilengkapi dengan sistem diagnosis mandiri yang akan menyalakan lampu Malfunction Indicator Lamp (MIL) pada panel instrumen saat terjadi gangguan. Sinyal berupa kedipan lampu atau kode eror pada layar digital akan muncul.

Jika ECU menerima tegangan dari sensor MAP yang berada di luar batas operasional normal (misalnya terlalu tinggi atau short circuit), lampu check engine akan terus menyala. Ini adalah indikasi paling jelas bahwa sistem elektronik mencatat adanya kendala pada sensor tersebut.

5. Bau Bensin Menyengat dari Saluran Buang

Pencampuran udara dan bahan bakar yang tidak seimbang akibat kegagalan sensor MAP menyebabkan proses pembakaran di ruang bakar tidak sempurna. Bahan bakar mentah yang tidak terbakar akan terdorong keluar menuju saluran pembuangan.

Kondisi ini ditandai dengan munculnya bau bensin yang sangat menyengat dari ujung knalpot. Pada kasus yang lebih parah, knalpot dapat mengeluarkan asap berwarna kehitaman.

6. Motor Sangat Sulit Dihidupkan

Proses menghidupkan mesin pada suhu dingin membutuhkan rasio bahan bakar yang sedikit lebih kaya. Jika sensor MAP rusak dan memberikan data yang salah, ECU gagal memberikan penyesuaian rasio yang dibutuhkan.

Dampaknya, busi kesulitan memercikkan api untuk memicu pembakaran awal. Motor menjadi sangat sulit dihidupkan, baik menggunakan electric starter maupun kick starter.

Faktor Penyebab Kerusakan pada Sensor MAP Motor

Sensor MAP dirancang untuk memiliki daya tahan yang tinggi seiring usia pakai kendaraan. Namun, beberapa faktor lingkungan dan perawatan yang kurang tepat dapat mempercepat kerusakan komponen ini.

• Penumpukan Kerak Karbon dan Oli: Uap oli dari saluran pernapasan mesin dan kotoran udara dapat menempel pada lubang sensor MAP. Penumpukan deposit ini menyumbat membran sensitif di dalam sensor.
• Masuknya Air atau Kelembapan: Berkendara menerobos banjir atau mencuci motor dengan semprotan air bertekanan tinggi dapat menyebabkan air masuk ke dalam soket konektor. Kelembapan ini memicu korsleting listrik atau korosi pada pin konektor.
• Kerusakan Kabel dan Harness: Getaran mesin yang berlebihan atau gigitan hewan dapat merusak kabel penghubung antara sensor MAP dan ECU. Kabel yang putus atau terkelupas mengganggu transmisi sinyal tegangan.
• Faktor Usia Pakai: Seiring berjalannya waktu dan paparan suhu panas mesin secara terus-menerus, komponen elektronik piezoelektrik di dalam sensor akan mengalami penurunan sensitivitas (degradation).

Tabel Perbandingan: Sensor MAP Normal vs. Sensor MAP Rusak

Untuk memudahkan Anda dalam melakukan diagnosis awal, berikut adalah perbandingan karakteristik antara sensor MAP yang berfungsi baik dengan yang telah rusak:

Cara Memeriksa dan Diagnosis Mandiri Sensor MAP

Memastikan kerusakan sensor MAP tidak boleh dilakukan hanya berdasarkan dugaan visual. Anda memerlukan alat ukur sederhana seperti multimeter digital atau diagnostic scanner tool untuk pengujian yang akurat.

Langkah Pengujian Tegangan Menggunakan Multimeter

1. Siapkan multimeter digital dan atur pada mode pengukuran tegangan searah (DC Volt).
2. Hubungkan probe hitam multimeter ke kutub negatif aki atau massa rangka kendaraan.
3. Hubungkan probe merah ke kabel sinyal keluaran (signal out) pada soket sensor MAP tanpa melepas konektor utama.
4. Putar kunci kontak ke posisi ON tanpa menyalakan mesin; tegangan awal biasanya berada di kisaran 3,8 hingga 4,8 Volt (tergantung spesifikasi motor).
5. Nyalakan mesin pada posisi stasioner; tegangan harus turun ke kisaran 1,0 hingga 1,5 Volt karena timbulnya tekanan vakum.
6. Hentakkan tuas gas secara mendadak; tegangan harus melonjak naik secara spontan mendekati angka tegangan awal.

Jika tegangan yang terukur tidak menunjukkan perubahan nilai saat tuas gas dimainkan, dapat dipastikan sensor MAP tersebut mengalami kegagalan fungsi.

Dampak Membiarkan Sensor MAP Rusak Terlalu Lama

Mengabaikan tanda-tanda kerusakan pada sensor MAP tidak hanya mengganggu kenyamanan berkendara, tetapi juga berpotensi merusak komponen mesin lainnya secara permanen.

Kerusakan pada Busi dan Ruang Bakar

Campuran bahan bakar yang terlalu kaya (rich mixture) akan menghasilkan deposit karbon berlebih pada kepala silinder dan katup. Penumpukan jelaga ini dapat membuat busi cepat kotor dan mati lebih awal dari usia pakainya.

Kerusakan pada Catalyst Converter

Bahan bakar mentah yang terbuang ke saluran knalpot akan terbakar di dalam catalytic converter. Suhu ekstrem yang dihasilkan dapat melelehkan elemen penyaring emisi tersebut dan menyebabkan sumbatan total pada knalpot.

Pengenceran Oli Mesin (Fuel Dilution)

Pada kondisi bahan bakar yang sangat berlebih, bensin yang tidak terbakar dapat menerobos celah cincin piston dan masuk ke dalam bak oli. Bensin akan bercampur dengan oli mesin, menurunkan viskositas pelumas, dan memicu kehausan parah pada komponen internal mesin.

Kesalahan Umum Saat Menangani Masalah Sensor MAP

Banyak pemilik kendaraan dan teknisi pemula melakukan kesalahan prosedur saat menangani masalah injeksi. Hal ini sering kali berujung pada pemborosan biaya penggantian komponen yang sebenarnya tidak rusak.

• Langsung Mengganti Sensor Tanpa Memeriksa Wiring: Sering kali masalah utama terletak pada kabel yang putus atau konektor yang kotor, bukan pada unit sensor MAP itu sendiri.
• Membersihkan Sensor Menggunakan Cairan Keras: Menggunakan cairan pembersih seperti carb cleaner berbahan dasar keras dapat merusak membran internal silikon pada sensor MAP. Gunakan selalu cairan khusus electronic cleaner atau mass air flow cleaner.
• Menebak Kerusakan Tanpa Alat Diagnostic: Komponen injeksi saling terhubung. Gejala brebet juga bisa disebabkan oleh busi, fuel pump, atau TPS yang rusak. Penggunaan diagnostic scanner sangat dianjurkan untuk memastikan sumber masalah.
• Membeli Komponen Imitasi/Palsu: Sensor MAP imitasi memiliki toleransi bacaan yang buruk dan ketahanan yang sangat rendah. Penggunaan sensor non-original justru dapat memperburuk kinerja ECU.

Tips Perawatan Agar Sensor MAP Motor Tetap Awet

Meskipun sensor MAP tidak memiliki jadwal servis berkala yang spesifik, perawatan pencegahan dapat memperpanjang usia pakainya secara signifikan.

1. Ganti Filter Udara Secara Berkala: Filter udara yang bersih mencegah debu halus dan kotoran masuk ke saluran intake dan menempel pada sensor.
2. Gunakan Bahan Bakar Berkualitas: Bahan bakar beroktan sesuai rekomendasi pabrikan mengurangi pembentukan deposit karbon di ruang bakar dan saluran intake.
3. Lakukan Pembersihan Throttle Body Secara Benar: Saat membersihkan throttle body, lepas sensor MAP terlebih dahulu agar tidak terkena semprotan cairan pembersih yang dapat merusak komponen elektronik internal.
4. Pastikan Kerapatan Selang Vakum: Periksa kondisi fisik selang atau karet pelindung sensor MAP secara berkala. Pastikan tidak ada kebocoran udara (air leak) di sekitar area dudukan sensor.

Kesimpulan

Sensor MAP merupakan komponen kecil dengan peran yang sangat vital dalam menjaga performa dan efisiensi motor injeksi. Memahami berbagai tanda-tanda sensor map motor rusak—seperti akselerasi brebet, konsumsi bensin boros, dan langsam yang tidak stabil—memungkinkan Anda melakukan tindakan perbaikan sebelum kerusakan merembet ke komponen lain.

Lakukan pemeriksaan menyeluruh menggunakan alat ukur yang sesuai atau bawalah kendaraan ke bengkel resmi jika indikator MIL menyala. Dengan perawatan rutin pada filter udara dan penggunaan bahan bakar yang tepat, kinerja sensor MAP dan sistem injeksi motor Anda akan tetap optimal dalam jangka panjang.
