Panduan Lengkap: Cara Mengetahui Relay Klakson Motor Rusak dan Langkah Diagnosanya

Klakson merupakan salah satu komponen keselamatan paling krusial pada sepeda motor. Fungsi utamanya adalah memberikan isyarat suara kepada pengguna jalan lain untuk mencegah terjadinya situasi berbahaya. Ketika tombol klakson ditekan dan tidak ada suara yang keluar, banyak pengendara langsung menganggap klakson atau aki motor mereka telah rusak.

Padahal, dalam banyak kasus, penyebab utama masalah tersebut berada pada komponen kecil yang sering terabaikan, yaitu relay klakson. Memahami cara mengetahui relay klakson motor rusak sangat penting agar Anda tidak salah membeli komponen pengganti yang tidak perlu.

Artikel ini akan mengulas secara mendalam mengenai sistem kerja relay, ciri-ciri kerusakannya, hingga tata cara pengujian secara mandiri dengan langkah-langkah yang mudah dipahami oleh pemula maupun penggemar otomotif.

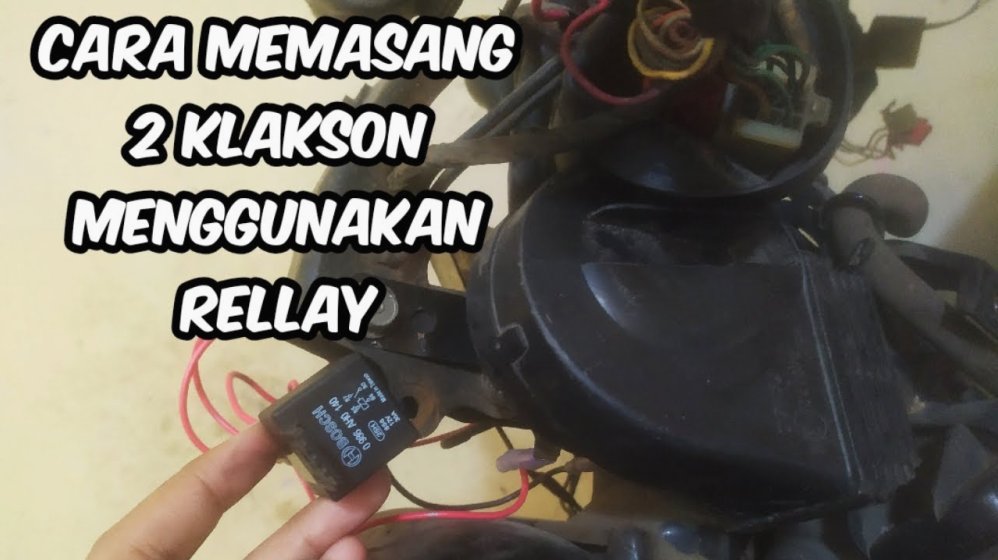

Apa Itu Relay Klakson Motor dan Bagaimana Cara Kerjanya?

Relay adalah saklar elektro-mekanis yang digunakan untuk mengontrol sirkuit listrik berarus besar menggunakan sinyal listrik berarus kecil. Pada sepeda motor, relay berfungsi sebagai perantara antara saklar di stang dengan unit klakson itu sendiri.

Penggunaan relay sangat dianjurkan, terutama jika Anda menggunakan klakson variasi atau klakson tipe keong yang membutuhkan konsumsi arus listrik lebih tinggi dibanding klakson standar pabrikan.

 ---> (Sinyal Arus Kecil) --->
                                                     |
 -------> (Arus Listrik Besar) --->  --->

Fungsi Utama Relay Klakson

Ada beberapa alasan teknis mengapa relay dipasang pada sistem kelistrikan klakson sepeda motor:

• Melindungi Saklar Utama: Arus listrik yang tinggi dari aki tidak langsung melewati saklar di stang, sehingga saklar tidak cepat aus atau meleleh akibat percikan api listrik.
• Memaksimalkan Suara Klakson: Relay mengalirkan arus listrik secara langsung dari baterai ke klakson dengan hambatan minim, sehingga suara yang dihasilkan menjadi lebih nyaring dan stabil.
• Menjaga Kestabilan Kelistrikan: Mencegah penurunan tegangan (drop voltage) pada komponen elektronik motor lainnya saat klakson diaktifkan.

Cara Kerja Relay 4 Kaki pada Motor

Relay klakson yang umum digunakan pada kendaraan roda dua adalah tipe 4 kaki (pin 30, 85, 86, dan 87). Cara kerjanya didasarkan pada prinsip elektromagnetik sederhana.

Ketika tombol klakson di stang ditekan, arus listrik kecil mengalir ke pin 85 dan 86. Arus ini menciptakan medan magnet di dalam kumparan (coil) relay. Medan magnet tersebut kemudian menarik plat kontak, sehingga pin 30 (sumber listrik dari aki) terhubung langsung dengan pin 87 (menuju ke klakson).

Gejala dan Ciri-Ciri Relay Klakson Motor Rusak

Sebelum melakukan pembongkaran, penting bagi Anda untuk mengenali gejala awal dari kegagalan fungsi komponen ini. Kerusakan pada relay bisa bervariasi, tergantung pada bagian internal mana yang mengalami kegagalan.

1. Klakson Berhenti Berbunyi Sama Sekali

Gejala paling umum dari kerusakan relay adalah klakson yang mendadak mati total. Jika aki dalam kondisi prima dan saklar berfungsi baik, namun klakson tidak merespons, kemungkinan besar kumparan di dalam relay telah putus atau terminal kontak di dalamnya terhalang kerak kotoran.

2. Terdengar Suara "Klik" Tapi Klakson Tidak Nyala

Saat Anda menekan tombol klakson, Anda mungkin mendengar suara klik halus dari arah relay, namun klakson tetap diam. Suara klik menandakan bahwa kumparan elektromagnetik masih bekerja menarik plat kontak.

Namun, tidak keluarnya suara klakson mengindikasikan bahwa titik kontak internal (pin 30 dan 87) sudah terbakar, aus, atau tertutup lapisan korosi. Hal ini menyebabkan arus listrik utama dari baterai gagal terhubung ke unit klakson.

3. Klakson Bunyi Terus-Menerus Tanpa Ditekan

Kondisi ini terjadi ketika plat kontak di dalam relay mengalami pengelasan (fusing) atau menempel secara permanen akibat panas berlebih. Arus listrik dari pin 30 ke pin 87 akan terus mengalir tanpa terputus, menyebabkan klakson menyala tanpa henti hingga soket relay dilepas atau aki terputus.

4. Suara Klakson Menjadi Serak atau Redup

Jika sambungan internal pada relay mengalami penurunan kualitas atau memiliki resistansi yang terlalu tinggi, arus yang terhantar ke klakson akan berkurang. Akibatnya, daya yang diterima klakson tidak maksimal, menghasilkan suara yang terdengar lemah, berubah nada, atau serak.

Cara Mengetahui Relay Klakson Motor Rusak Secara Mandiri

Proses pengujian dapat dilakukan dengan beberapa metode, mulai dari cara visual yang paling sederhana hingga pengujian teknis menggunakan alat ukur khusus. Berikut adalah langkah-langkah cara mengetahui relay klakson motor rusak yang aman dan sistematis.


                             |
         +-------------------+-------------------+
         |                   |                   |

         |                   |                   |
- Bau gosong         - Dengar suara saat - Cek Hambatan (Ohm)
- Socket meleleh       tombol ditekan    - Cek Kontinuitas
- Terminal berkarat  - Tidak ada bunyi =   - Tes Aliran Arus
                       masalah coil

Langkah 1: Pengecekan Fisik dan Visual

Langkah awal dalam cara mengetahui relay klakson motor rusak adalah melakukan inspeksi visual pada fisik relay dan soket penyambungnya.

• Lepaskan relay dari soket kelistrikan motor.
• Periksa bodi plastik relay; pastikan tidak ada bagian yang meleleh, retak, atau gosong.
• Amati kaki-kaki terminal (pin 30, 85, 86, 87). Bebaskan terminal dari lapisan karat atau korosi hijau (oksidasi tembaga).
• Cium bau komponen. Jika tercium bau plastik terbakar atau menyengat, dapat dipastikan kumparan internal relay telah mengalami korsleting.

Langkah 2: Metode Pengecekan Pendengaran (Suara Klik)

Pengujian ini bertujuan untuk memeriksa apakah kumparan elektromagnetik masih mampu merespons sinyal dari saklar stang.

• Pastikan kunci kontak motor berada pada posisi ON.
• Dekatkan telinga atau tempelkan jari tangan Anda pada bodi relay.
• Tekan saklar klakson secara berulang.
• Apabila Anda merasakan getaran halus disertai suara klik, artinya rangkaian saklar dan kumparan relay masih bekerja.
• Jika tidak ada suara atau getaran sama sekali, ada dua kemungkinan: saklar stang rusak atau kumparan relay putus.

Langkah 3: Pengujian Menggunakan Multimeter (Avometer)

Guna mendapatkan hasil diagnosa yang paling akurat, penggunaan alat ukur multimeter sangat direkomendasikan. Ini adalah inti teknis dari cara mengetahui relay klakson motor rusak secara presisi.

Uji Hambatan Kumparan (Pin 85 dan Pin 86)

1. Atur multimeter digital pada mode pengukuran resistansi (Ohm / $Omega$).
2. Hubungkan probe merah dan probe hitam multimeter ke pin 85 dan pin 86 (urutan kutub bebas).
3. Baca nilai resistansi yang ditampilkan pada layar.
4. Nilai standar relay 12V umumnya berkisar antara 50 Ohm hingga 100 Ohm.
5. Jika layar menunjukkan Open Loop (OL) atau resistansi tak terhingga, artinya kumparan di dalam relay telah putus total.

Uji Kontinuitas Saklar Internal (Pin 30 dan Pin 87)

1. Tetap gunakan mode pengukuran resistansi atau mode kontinuitas (buzzer).
2. Hubungkan probe multimeter ke pin 30 dan pin 87.
3. Pada kondisi relay tidak diberi arus, multimeter harus menunjukkan angka Open Loop (tidak ada koneksi).
4. Hubungkan pin 85 ke kutub positif aki 12V dan pin 86 ke kutub negatif aki menggunakan kabel jumper.
5. Saat relay mengklik, multimeter harus menunjukkan angka mendekati 0 Ohm (terhubung penuh).
6. Jika saklar terhubung namun memiliki nilai resistansi yang tinggi (misal > 2 Ohm), titik kontak internal relay sudah kotor atau aus.

Langkah 4: Metode Jumper Sederhana (Bypass Test)

Metode pengujian langsung ini efektif dilakukan saat Anda berada di jalan tanpa membawa peralatan ukur.

1. Lepaskan relay dari soketnya.
2. Siapkan sepotong kabel tembaga pendek yang dikelupas kedua ujungnya.
3. Cari posisi terminal pin 30 dan pin 87 pada soket kabel motor.
4. Hubungkan kedua lubang soket tersebut secara langsung menggunakan kabel jumper.
5. Jika klakson langsung berbunyi nyaring saat di-jumper, maka dipastikan komponen relay Anda yang mengalami kerusakan.
6. Sebaliknya, jika klakson tetap mati saat di-jumper, masalah berada pada unit klakson atau kabel utama baterai.

Tabel Panduan Diagnosa Kerusakan Relay Klakson

Untuk memudahkan Anda memahami cara mengetahui relay klakson motor rusak, tabel ringkasan di bawah ini menyajikan perbandingan antara gejala, hasil pengujian, dan tindakan solusi yang diperlukan.

Kelebihan dan Kekurangan Menggunakan Relay pada Klakson Motor

Meskipun komponen ini sangat berguna, penggunaan sistem relay pada sirkuit klakson memiliki beberapa sisi kelebihan dan kelemahan yang perlu Anda ketahui.

Keuntungan Sistem Relay

• Efisiensi Daya: Mengurangi rugi-rugi tegangan sehingga arus listrik terhantar optimal.
• Keamanan Rangkaian: Mencegah terjadinya beban berlebih (overload) pada kabel bawaan motor.
• Keawetan Saklar: Memperpanjang usia pakai saklar tombol di stang kendaraan.
• Fleksibilitas: Memungkinkan pemasangan klakson bertipe heavy-duty atau dual-tone.

Kekurangan Sistem Relay

• Potensi Titik Kegagalan Tambahan: Menambah satu komponen elektro-mekanis yang berisiko rusak.
• Kebutuhan Ruang: Memerlukan ruang tambahan di dalam bodi motor untuk penataan kabel dan posisi relay.
• Rentan terhadap Air: Relay kualitas rendah yang tidak kedap air mudah korsleting jika terkena semprotan cuci motor atau banjir.

Kesalahan Umum Saat Memeriksa dan Memperbaiki Relay Klakson

Dalam prakteknya, kerap kali terjadi salah diagnosa yang menyebabkan pemborosan biaya maupun waktu. Hindari beberapa kesalahan umum berikut:

1. Langsung Mengganti Klakson Tanpa Diagnosa

Banyak orang langsung membeli klakson baru ketika suaranya mati. Padahal, sering kali klakson lama masih berfungsi normal dan masalahnya hanya bersumber dari kerusakan pada relay seharga belasan ribu rupiah.

2. Mengabaikan Kondisi Masa/Grounding

Klakson dan relay membutuhkan jalur ground (massa) yang kuat ke rangka motor. Sering kali relay dianggap rusak, padahal masalah sebenarnya adalah baut ground pada bodi motor yang longgar atau berkarat.

3. Salah Menghubungkan Kaki Terminal (Pinout)

Saat memasang relay baru atau merakit ulang kelistrikan, tertukarnya pemasangan jalur pin 30 dengan pin 85/86 dapat membuat sistem relay gagal bekerja atau bahkan memicu arus pendek.

4. Menggunakan Ukuran Kabel yang Terlalu Kecil

Relay dirancang untuk mengalirkan arus besar. Jika kabel yang dihubungkan dari baterai ke pin 30 dan dari pin 87 ke klakson menggunakan ukuran yang terlalu tipis, kabel akan cepat panas dan menghambat kinerja relay.

Tips Perawatan dan Pemilihan Relay Klakson yang Berkualitas

Agar sirkuit klakson motor Anda tahan lama dan tidak mudah bermasalah di tengah jalan, perhatikan beberapa tips teknis berikut dalam perawatan dan pemilihan komponen replacement.


                          |
  +-----------------------+-----------------------+
  |                       |                       |

- 12 Volt / 30A-40A  - Sealed/Waterproof - Gunakan Contact Cleaner
- Bahan Tembaga Murni - Karet pelindung  - Bebaskan dari Karat

1. Pilih Spesifikasi Amperage yang Sesuai

Untuk sepeda motor dengan sistem tegangan 12 Volt, gunakan relay standar otomotif dengan kapasitas daya 30 Ampere hingga 40 Ampere. Kapasitas ini sangat aman untuk melayani penarikan arus dari satu maupun dua klakson sekaligus.

2. Gunakan Relay Tipe Kedap Air (Sealed/Waterproof)

Lokasi pemasangan kelistrikan pada motor sangat rentan terkena air hujan dan cipratan air dari jalan. Dapatkan relay yang dilengkapi pelindung karet atau cangkang berteknologi sealed/waterproof untuk mencegah masuknya embun dan air ke dalam ruang kumparan.

3. Rutin Menggunakan Contact Cleaner

Lakukan pembersihan secara berkala pada terminal relay dan soketnya setiap 6 bulan sekali. Semprotkan cairan contact cleaner untuk membersihkan deposit kotoran, debu, dan akumulasi lemak korosif pada permukaan kaki terminal.

4. Perhatikan Posisi Pemasangan

Saat mengikat bodi relay ke rangka motor, usahakan posisi kaki terminal mengarah ke bawah. Hal ini bertujuan agar air yang mengalir tidak mengendap di dalam soket terminal.

Perbandingan Relay 4 Kaki dan Relay 5 Kaki untuk Klakson Motor

Di pasaran terdapat dua tipe relay yang paling sering ditemukan, yaitu tipe 4 kaki dan tipe 5 kaki. Berikut adalah penjelasan ringkas untuk membantu Anda memilih tipe yang tepat.

Relay 4 Kaki (Tipe SPST – Single Pole Single Throw)

• Penggunaan: Paling umum dan ideal untuk instalasi klakson motor standar maupun klakson variasi.
• Cara Kerja: Berfungsi sebagai saklar ON/OFF sederhana.
• Keunggulan: Pemasangan lebih mudah, ketersediaan melimpah, dan harga relatif lebih terjangkau.

Relay 5 Kaki (Tipe SPDT – Single Pole Double Throw)

• Penggunaan: Digunakan jika Anda ingin membuat sistem klakson berganti nada (misalnya saklar pemindah antara klakson bawaan pabrik dan klakson keong variasi).
• Cara Kerja: Memiliki dua jalur output (pin 87 dan pin 87a). Saat relay mati, arus mengalir ke 87a; saat relay aktif, arus berpindah ke 87.
• Keunggulan: Lebih fleksibel untuk modifikasi sirkuit ganda yang kompleks.

Kesimpulan

Memahami cara mengetahui relay klakson motor rusak merupakan keahlian praktis yang sangat berguna bagi setiap pemilik kendaraan roda dua. Kerusakan komponen ini dapat dikenali melalui gejala awal seperti klakson mati total, keluarnya suara klik tanpa bunyi klakson, atau suara klakson yang menjadi lemah dan tidak stabil.

Proses pemeriksaan dapat dilakukan secara bertahap, dimulai dari inspeksi visual terhadap fisik dan terminal relay, metode pengujian suara klik, teknik pengujian langsung (bypass jumper), hingga diagnosa yang presisi menggunakan alat ukur multimeter pada pin 30, 85, 86, dan 87.

Dengan melakukan diagnosa secara tepat sebelum memutuskan untuk mengganti komponen, Anda dapat menghemat pengeluaran dan memastikan sistem kelistrikan sepeda motor Anda selalu berada dalam kondisi aman dan berkinerja optimal saat berkendara.
