Panduan Lengkap Cara Setting Free Play Pedal Rem Motor Manual yang Aman dan Presisi

Sistem pengereman merupakan salah satu fitur keselamatan paling krusial pada sepeda motor. Kinerja rem yang optimal tidak hanya ditentukan oleh ketebalan kampas rem, tetapi juga oleh pengaturan jarak bebas atau free play pada pedal rem.

Pemilik sepeda motor manual sering kali merasakan perubahan pada responsivitas pedal rem seiring penggunaan sehari-hari. Penyesuaian jarak bebas pedal rem secara berkala sangat diperlukan untuk menjaga keamanan dan kenyamanan berkendara.

Artikel ini akan mengulas secara tuntas mengenai cara setting free play pedal rem motor manual, mulai dari pemahaman dasar, langkah teknis penyetelan, hingga kesalahan umum yang wajib dihindari.

Memahami Apa Itu Free Play Pedal Rem Motor

Free play atau jarak bebas pedal rem adalah jarak pergerakan awal pedal rem saat diinjak sebelum sistem pengereman mulai bekerja secara aktif menekan kampas rem. Jarak ini diukur dari posisi pedal diam hingga titik di mana terasa adanya hambatan mekanis.

Kehadiran jarak bebas ini bukan tanpa alasan teknis. Produsen sepeda motor merancang free play untuk mencegah rem bekerja secara tidak sengaja akibat getaran mesin atau tumpuan kaki pengendara saat berjalan.

Fungsi Utama Free Play pada Sistem Pengereman

Fungsi utama dari free play adalah memberikan ruang toleransi mekanis bagi komponen pengereman. Tanpa jarak bebas yang tepat, kampas rem berisiko terus bergesekan dengan tromol atau cakram meskipun pedal tidak sedang diinjak.

Selain itu, jarak bebas membantu mengatur modulasi pengereman. Hal ini memungkinkan pengendara mengontrol tingkat penghentian laju kendaraan secara lebih halus dan terprediksi.

Ukuran Standar Ideal Jarak Bebas Pedal Rem

Ukuran free play pedal rem bervariasi tergantung pada jenis sistem pengereman yang digunakan pada roda belakang sepeda motor manual. Secara umum, pabrikan otomotif menetapkan standar jarak bebas sebagai berikut:

Cara Kerja Sistem Pengereman Manual dan Komponen Terkait

Untuk menerapkan cara setting free play pedal rem motor manual dengan benar, Anda perlu memahami mekanisme kerja dasar dari sistem pengereman belakang. Sistem ini umumnya terbagi menjadi sistem mekanis (tromol) dan sistem hidrolik (cakram).

Pada sistem rem tromol, pedal rem terhubung langsung dengan brake rod (kawat/batang penarik) yang meneruskan gaya tekan ke paha rem (brake arm). Paha rem kemudian memutar poros bubungan untuk mengembang kampas rem di dalam tromol.

Sementara itu, pada sistem rem cakram belakang, pedal rem terhubung dengan push rod yang menekan piston pada master cylinder belakang. Tekanan hidrolik dari minyak rem kemudian diteruskan untuk menekan kaliper dan kampas rem.

Komponen Utama dalam Penyetelan Free Play

Beberapa komponen kunci yang berhubungan langsung dengan penyetelan jarak bebas pedal rem meliputi:

• Pedal Rem: Tuas pijakan kaki untuk mengoperasikan rem belakang.
• Batang Penarik (Brake Rod): Batang besi penghubung pedal dengan paha rem pada sistem tromol.
• Mur Penyetel (Adjusting Nut): Mur khusus berbentuk cekung pada ujung brake rod yang berfungsi mengatur ketegangan pengereman.
• Batang Pendorong (Push Rod): Batang penekan pada master cylinder untuk sistem rem cakram hidrolik.
• Pegas Pengembali (Return Spring): Pegas yang menarik pedal kembali ke posisi semula setelah dilepas.

Persiapan dan Peralatan yang Dibutuhkan

Sebelum mempraktikkan cara setting free play pedal rem motor manual, pastikan Anda telah menyiapkan peralatan yang sesuai. Persiapan yang matang akan memudahkan proses kerja dan mencegah kerusakan pada kepala baut atau mur.

Peralatan dasar yang umumnya dibutuhkan meliputi:

• Kunci pas atau kunci ring ukuran 12 mm, 14 mm, atau 19 mm (menyesuaikan spesifikasi motor).
• Penggaris atau pita pengukur untuk mengukur jarak bebas secara akurat.
• Tang kombinasi (jika diperlukan untuk menahan batang pendorong).
• Kain lap bersih untuk membersihkan kotoran dan gemuk pada area penyetelan.
• Cairan pelumas atau penetrating oil jika mur penyetel mengalami korosi.

Langkah-Langkah Cara Setting Free Play Pedal Rem Motor Manual

Proses penyetelan jarak bebas pedal rem terbagi menjadi dua metode utama, tergantung pada jenis pengereman belakang motor Anda. Berikut adalah panduan langkah demi langkah yang terstruktur.

+-------------------------------------------------------+
|                Langkah Persiapan                      |
|  - Parkir motor di tempat datar                       |
|  - Gunakan standar tengah                             |
|  - Bersihkan area penyetel                            |
+---------------------------+---------------------------+
                            |
                            v
+---------------------------+---------------------------+
|               Identifikasi Tipe Rem                   |
+---------------------------+---------------------------+
                            |
        +-------------------+-------------------+
        |                                       |
        v                                       v

        |                                       |
        v                                       v
- Putar Mur Penyetel                   - Kendurkan Nut Pengunci
  (Sesuai Arah Jarum Jam               - Putar Push Rod
   untuk Menyempitkan)                   (Atur Jarak Bebas)
        |                               - Kunci Kembali Nut
        |                                       |
        +-------------------+-------------------+
                            |
                            v
+---------------------------+---------------------------+
|              Pengujian & Verifikasi                   |
|  - Ukur ulang jarak bebas (Free Play)                 |
|  - Putar roda belakang (Pastikan tidak macet)         |
|  - Uji jalan kecepatan rendah                         |
+-------------------------------------------------------+

1. Penyetelan pada Rem Tromol Belakang

Sebagian besar motor bebek dan beberapa motor sport entry-level menggunakan rem tromol pada roda belakang. Berikut langkah penyetelannya:

• Posisikan Motor: Posisikan motor menggunakan standar tengah di permukaan yang rata agar roda belakang terangkat bebas.
• Ukur Jarak Bebas Awal: Tekan pedal rem menggunakan tangan secara perlahan hingga terasa tahanan pertama. Ukur jarak pergerakan tersebut menggunakan penggaris dari posisi awal.
• Setel Mur Penyetel: Lokasi mur penyetel berada di dekat hub roda belakang pada ujung brake rod. Putar mur penyetel searah jarum jam untuk mempersempit free play (membuat rem lebih responsif).
• Sebaliknya: Putar mur penyetel berlawanan arah jarum jam untuk memperluas free play jika rem terlalu dalam atau terasa mengunci.
• Pastikan Dudukan Mur Tepat: Pastikan takik pada mur penyetel terpasang dengan pas pada pin paha rem (brake arm pin).

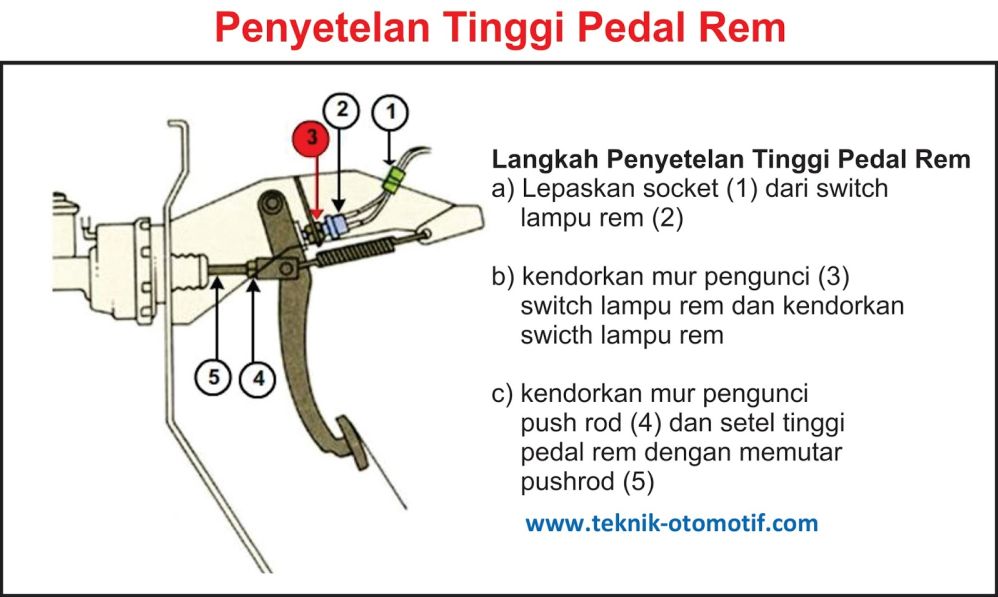

2. Penyetelan pada Rem Cakram Belakang

Pada sepeda motor manual modern yang menggunakan rem cakram belakang, cara setting free play pedal rem motor manual dilakukan pada bagian master cylinder.

• Kendurkan Mur Pengunci (Lock Nut): Gunakan kunci pas untuk mengendurkan mur pengunci yang berada di batang pendorong (push rod) master cylinder.
• Putar Batang Pendorong: Putar push rod menggunakan tangan atau tang. Memutar push rod masuk ke dalam clevis akan memperbesar jarak bebas pedal.
• Atur Ketinggian Pedal: Atur posisi push rod hingga mencapai tinggi pedal dan jarak bebas yang ideal (sekitar 10-15 mm).
• Kencangkan Kembali Mur Pengunci: Setelah mendapatkan jarak bebas yang pas, tahan push rod dan kencangkan kembali mur pengunci dengan kuat.

Pengujian dan Verifikasi Hasil Penyetelan

Setelah melakukan langkah penyetelan, proses verifikasi wajib dilakukan sebelum motor digunakan berkendara di jalan raya.

Lakukan pemutaran roda belakang menggunakan tangan saat motor masih di atas standar tengah. Roda harus dapat berputar secara bebas tanpa ada gesekan dari kampas rem yang tertahan. Jika roda terasa berat diputar, artinya free play terlalu sempit atau kampas rem tersangkut.

Selanjutnya, lakukan uji jalan pada kecepatan rendah di area yang aman. Coba tekan pedal rem beberapa kali untuk memastikan penghentian laju terasa bertahap, stabil, dan tidak mengunci secara mendadak.

Perbandingan Penyetelan: Rem Tromol vs Rem Cakram

Memahami perbedaan karakteristik antara kedua jenis sistem pengereman sangat penting agar Anda tidak salah mengambil tindakan saat servis mandiri.

Dampak Penyetelan Free Play yang Tidak Tepat

Penyetelan free play yang tidak presisi dapat berdampak buruk pada performa pengereman dan keawetan komponen motor.

Dampak Free Play Terlalu Sempit (Terlalu Dangkal)

Jika jarak bebas terlalu sempit, kampas rem akan terus menempel pada tromol atau piringan cakram meski pedal tidak diinjak. Kondisi ini menyebabkan gesekan konstan yang menghasilkan panas berlebih (overheating).

Panas berlebih dapat membuat minyak rem mendidih (vapor lock) pada rem cakram atau membuat kampas rem tromol menjadi keras dan licin (glaze). Akibatnya, rem bisa mengalami vading atau rem blong secara tiba-tiba. Selain itu, konsumsi bahan bakar menjadi lebih boros karena adanya beban seret pada roda.

Dampak Free Play Terlalu Longgar (Terlalu Dalam)

Sebaliknya, jika jarak bebas terlalu longgar, pedal rem harus diinjak sangat dalam sebelum rem mulai merespons. Hal ini memperlambat waktu reaksi pengereman dalam kondisi darurat (emergency braking).

Jarak bebas yang terlalu besar juga berisiko membuat tuas pedal mentok ke pijakan kaki (footstep) sebelum daya cengkeram rem maksimal tercapai.

Kesalahan Umum Saat Mempraktikkan Cara Setting Free Play Pedal Rem Motor Manual

Bagi pemula, ada beberapa kesalahan teknis yang sering kali terjadi saat menyetel jarak bebas pedal rem:

• Mengabaikan Indikator Keausan Kampas Rem: Memutar mur penyetel terlalu dalam tanpa mengecek ketebalan kampas rem. Jika indikator panah pada paha rem sudah melewati batas, kampas rem harus diganti, bukan sekadar dikencangkan.
• Posisi Mur Penyetel Tidak Pas: Meninggalkan mur penyetel pada rem tromol dalam posisi tidak mengunci pada pin. Ini dapat menyebabkan mur bergeser atau lepas akibat getaran saat berjalan.
• Lupa Mengencangkan Mur Pengunci (Lock Nut): Pada sistem rem cakram, lupa mengencangkan mur pengunci push rod dapat membuat penyetelan berubah sendiri saat motor dikendarai.
• Menyetel Saat Komponen Panas: Memeriksa jarak bebas tepat setelah motor digunakan jarak jauh. Panas dapat memicu pemuaian komponen metal sehingga pengukuran menjadi tidak akurat.

Tips Perawatan Berkala Sistem Pengereman Motor Manual

Langkah cara setting free play pedal rem motor manual sebaiknya diimbangi dengan perawatan rutin komponen pengereman secara menyeluruh.

Bersihkan area engsel pedal rem dan batang penarik secara berkala dari penumpukan debu dan lumpur. Berikan sedikit gemuk (grease) atau pelumas pada titik tumpu engsel pedal rem agar pergerakan pedal tetap halus dan balik secara sempurna.

Periksa kondisi pegas pengembali (return spring). Pegas yang sudah lemah atau berkarat tidak akan mampu mengembalikan pedal rem ke posisi atas sepenuhnya, yang mengakibatkan rem terasa tersendat walaupun free play sudah disetel secara benar.

Lakukan pemeriksaan jarak bebas ini setiap 2.000 hingga 4.000 kilometer, atau setiap kali Anda melakukan ganti oli mesin rutin.

Kesimpulan

Mengetahui cara setting free play pedal rem motor manual adalah keterampilan dasar yang sangat bermanfaat bagi setiap pemilik sepeda motor. Penyetelan jarak bebas yang tepat memastikan sistem pengereman bekerja secara responsif, aman, dan nyaman digunakan.

Ukuran free play ideal adalah 20–30 mm untuk rem tromol dan 10–15 mm untuk rem cakram belakang. Pengaturan yang terlalu kencang berisiko menyebabkan rem terseret dan panas berlebih, sedangkan pengaturan yang terlalu kendur dapat mengurangi responsivitas pengereman saat kondisi darurat.

Dengan melakukan pemeriksaan dan penyesuaian mandiri secara teratur, Anda dapat menjaga keawetan komponen pengereman sekaligus meningkatkan keselamatan berkendara di jalan raya.
