Panduan Lengkap Cara Setting Pelatur Klep Motor Agar Tidak Bunyi dan Mesin Tetap Halus
Suara gemeretak atau "tik-tik-tik" yang terdengar dari area kepala silinder (cylinder head) merupakan salah satu masalah yang sering dikeluhkan oleh para pemilik sepeda motor. Suara bising ini umumnya bersumber dari jarak celah pelatur klep (rocker arm) dengan batang katup yang terlalu longgar.
Selain mengganggu kenyamanan saat berkendara, celah katup yang tidak presisi dapat menurunkan performa mesin secara signifikan. Pahami langkah-langkah, teknik yang benar, serta cara setting pelatur klep motor agar tidak bunyi secara mandiri maupun sebagai panduan perawatan rutin.
Memahami Fungsi Klep dan Pelatur Klep (Rocker Arm)
Klep atau katup pada mesin empat langkah (4-stroke) memiliki peran vital dalam mengatur masuknya campuran bahan bakar dan udara (klep IN), serta membuang gas hasil pembakaran (klep EX). Katup-katup ini bekerja secara mekanis dengan dorongan dari camshaft (noken as) yang diteruskan melalui pelatur klep (rocker arm).
Pelatur klep berfungsi sebagai penekan batang katup agar membuka pada rentang waktu (timing) yang sangat presisi. Seiring berjalannya waktu dan tingginya jam kerja mesin, gesekan berulang dapat mengubah tingkat kerapatan celah tersebut.
Oleh karena itu, celah bebas (clearance) sengaja disiapkan di antara pelatur dan ujung katup. Celah ini berfungsi memberikan ruang muai saat komponen berbahan logam tersebut mengalami peningkatan suhu panas secara ekstrem.
Mengapa Klep Motor Bisa Mengeluarkkan Bunyi Bising?
Suara bising dari area kepala silinder muncul karena benturan fisik yang berlebihan antara ujung pelatur dan batang klep. Ada beberapa faktor utama yang menyebabkan kondisi ini terjadi pada mesin motor Anda:
- Keausan Komponen: Gesekan terus-menerus antara camshaft, roller/tappet, pelatur klep, dan ujung batang klep menyebabkan celah merenggang secara alami.
- Penguncian yang Terlepas/Longgar: Baut pengunci (lock nut) pada adjuster klep dapat bergeser akibat getaran tinggi mesin jika pengetatan awal kurang kuat.
- Pengaruh Suhu Panas Tinggi: Pemuaian material logam yang tidak merata akibat overheating dapat memengaruhi kelonggaran komponen secara permanen.
- Penyetelan Sebelumnya Kurang Tepat: Celah yang diatur terlalu longgar saat servis berkala akan langsung menimbulkan suara gemeretak sesaat setelah mesin dihidupkan.
Dampak Celah Klep yang Tidak Tepat
Penyetelan celah katup yang sembarangan akan berdampak buruk pada karakter berkendara serta usia pakai komponen mesin. Berikut adalah perbandingan dampak celah klep yang terlalu longgar dan terlalu rapat:
| Kondisi Celah Klep | Dampak pada Mesin | Efek Performa & Efisiensi |
|---|---|---|
| Terlalu Longgar | Muncul suara bising ("ngotok/tik-tik"), durasi bukaan klep menjadi lebih singkat. | Akselerasi lambat, tenaga di putaran atas berkurang, komponen cepat aus. |
| Terlalu Rapat | Klep tidak menutup sempurna, berisiko terjadi kebocoran kompresi. | Mesin susah dihidupkan saat dingin, konsumsi BBM boros, berisiko klep terbakar/bengkok. |
Alat-Alat yang Dibutuhkan untuk Menyetel Klep
Sebelum menerapkan cara setting pelatur klep motor agar tidak bunyi, siapkan beberapa peralatan bengkel standar berikut agar proses penyetelan berjalan akurat:
- Feeler Gauge (Bilah Ukur Precision): Alat wajib berupa lembaran plat tipis bertingkat untuk mengukur celah (gap) dalam satuan milimeter.
- Kunci Ring Set (Ukuran 8 mm, 9 mm, atau 10 mm): Disesuaikan dengan ukuran baut pengunci adjuster klep sepeda motor Anda.
- Kunci Khusus Stel Klep (Valve Adjuster Tool): Digunakan untuk menahan atau memutar penyesuai (square head screw) katup.
- Kunci T atau Ratchet & Sisi Sok: Dipakai untuk memutar poros engkol (crankshaft) saat mencari posisi Top Dead Center (TDC).
- Obeng Minus/Plus: Untuk membuka penutup lubang pengintip tanda Top pada bak magnet (crankcase).
Langkah Demi Langkah Cara Setting Pelatur Klep Motor Agar Tidak Bunyi
Berikut adalah panduan teknis yang terstruktur untuk melakukan penyetelan celah pelatur katup secara mandiri dan aman.
1. Kondisikan Mesin dalam Keadaan Cold Engine (Dingin)
Proses penyetelan celah katup wajib dilakukan saat suhu mesin dalam kondisi dingin (suhu ruang, sekitar 20°C–30°C).
Menyetel klep saat mesin masih panas akan menghasilkan ukuran celah yang tidak akurat. Hal ini disebabkan oleh sifat logam yang sedang memuai, sehingga saat mesin dingin celah justru akan menjadi sangat longgar dan tetap berbunyi.

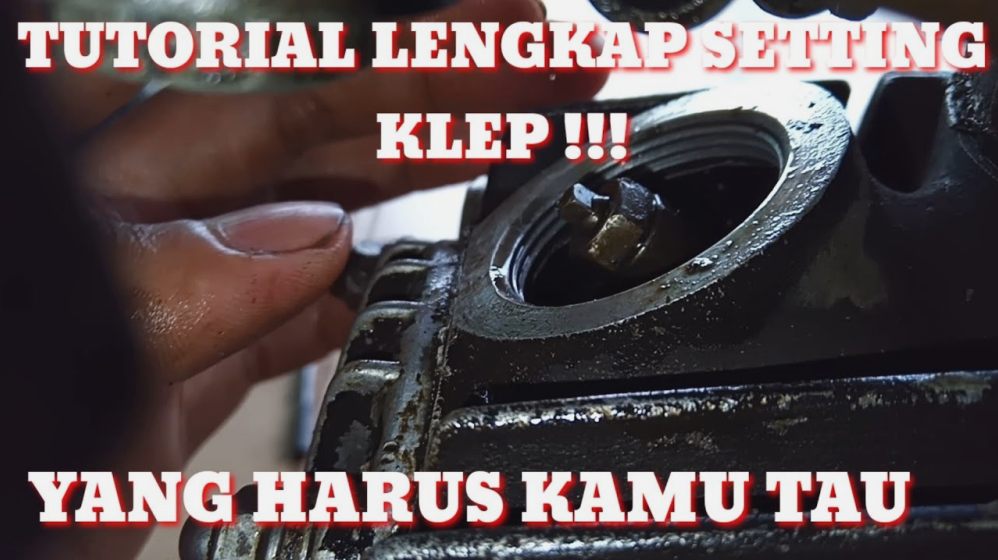

2. Buka Penutup Klep dan Lubang Pengintip Magnet
Lepaskan penutup kepala silinder atau tappet cover (atas untuk klep IN, bawah untuk klep EX). Gunakan wadah bersih untuk menampung sisa oli yang mungkin menetes.
Selanjutnya, buka penutup poros engkol dan penutup lubang pengintip tanda timing pada blok magnet sebelah kiri mesin.
3. Tentukan Posisi Titik Mati Atas (TMA) / Top Dead Center (TDC) Kompresi
Putar poros engkol searah putaran mesin (umumnya berlawanan arah jarum jam) menggunakan kunci T sambil mengintip dari lubang magnet.
Posisikan tanda huruf "T" pada flywheel (magnet) sejajar sempurna dengan garis penunjuk pada crankcase.
||
||
---T--- <-- Pastikan kondisi mesin berada pada Top Kompresi, bukan Top Overlap. Ciri-ciri Top Kompresi yang benar adalah kedua pelatur klep (IN dan EX) dalam keadaan bebas dan memiliki sedikit celah main saat digoyangkan dengan tangan.
4. Ukur Celah Awal Menggunakan Feeler Gauge
Pilih bilah feeler gauge dengan ketebalan yang sesuai dengan spesifikasi standar pabrikan sepeda motor Anda. Masukkan bilah ukur di antara ujung baut penekan (adjusting screw) dan ujung batang katup.
Tarik bilah ukur secara perlahan untuk merasakan tingkat kerapatannya. Gesekan yang ideal ditandai dengan adanya hambatan ringan (drag)—bilah terasa kesat saat ditarik, tetapi tidak tertekuk saat didorong kembali.
5. Lakukan Penyesuaian Celah Katup
Langkah ini merupakan inti dari cara setting pelatur klep motor agar tidak bunyi:
- Kendurkan baut pengunci (lock nut) menggunakan kunci ring yang sesuai tanpa mengubah posisi baut penyesuai.
- Sisipkan bilah feeler gauge sesuai ukuran standar pada celah klep.
- Putar baut penyesuai (adjusting screw) menggunakan kunci khusus stel klep hingga menyentuh bilah ukur secara pas.
- Tahan posisi baut penyesuai agar tidak ikut berputar, lalu kencangkan kembali baut pengunci (lock nut) dengan kuat.
6. Lakukan Pengujian Ulang (Re-Check)
Setelah baut pengunci dikencangkan, masukkan kembali bilah feeler gauge dengan ukuran yang sama untuk memastikan kerapatannya tidak berubah akibat tarikan baut.
Coba masukkan bilah ukur yang ukurannya satu tingkat lebih tebal (misal: 0,02 mm lebih tebal). Bilah yang lebih tebal tersebut seharusnya tidak bisa masuk ke dalam celah klep. Jika bisa masuk, berarti penyetelan masih terlalu longgar.
7. Pasang Kembali Komponen dan Uji Coba
Bersihkan area permukaan penutup klep dari sisa oli. Pastikan karet O-ring atau paking penutup klep masih dalam kondisi baik untuk mencegah kebocoran oli.
Pasang kembali seluruh penutup, kencangkan baut-baut sesuai torsi standar, lalu hidupkan mesin motor untuk mendengarkan hasilnya. Suara mesin yang ideal akan terdengar halus tanpa ketukan bernada tinggi.
Ukuran Standar Celah Klep Motor (Referensi Umum)
Setiap jenis sepeda motor memiliki toleransi celah katup yang berbeda-beda tergantung pada desain mesin dan sistem pendinginan. Berikut adalah kisaran spesifikasi standar celah klep pada beberapa tipe motor umum:
| Tipe Sepeda Motor | Celah Klep IN (Masuk) | Celah Klep EX (Buang) |
|---|---|---|
| Bebek (Cub) 110cc – 125cc | 0,03 mm – 0,05 mm | 0,05 mm – 0,08 mm |
| Matik (Scooter) 110cc – 150cc | 0,08 mm – 0,10 mm | 0,10 mm – 0,24 mm |
| Sport 150cc (SOHC/Screw Type) | 0,08 mm – 0,12 mm | 0,10 mm – 0,14 mm |
| Sport/Matik (DOHC / Shim Type) | 0,10 mm – 0,16 mm | 0,20 mm – 0,26 mm |
Catatan: Selalu prioritaskan untuk melihat buku manual servis (Service Manual) resmi dari masing-masing produsen kendaraan untuk mendapatkan angka pasti.
Kesalahan Umum Saat Menyetel Klep Motor
Proses penyetelan yang kurang berhasil sering disebabkan oleh beberapa kekeliruan kecil namun berdampak mendasar. Hindari kesalahan-kesalahan berikut saat mempraktikkan cara setting pelatur klep motor agar tidak bunyi:
- Menyetel dalam Kondisi Top Overlap: Pada posisi Top Overlap, camshaft sedang menekan kedua klep secara bersamaan. Jika diatur pada posisi ini, celah klep akan menjadi sangat longgar saat mesin berputar ke posisi normal.
- Posisi Bilah Ukur Miring: Memasukkan feeler gauge secara miring atau tertekuk akan menghasilkan pembacaan celah yang salah. Bilah ukur harus masuk secara sejajar dan lurus dengan bidang kontak klep.
- Mengencangkan Lock Nut Tanpa Menahan Screw: Saat baut pengunci dikencangkan, baut penyesuai (adjuster screw) sering kali ikut berputar searah jarum jam. Hal ini menyebabkan celah klep menjadi terlalu rapat dari yang direncanakan.
- Abaikan Kondisi Baut Penyesuai yang Aus: Baut adjuster yang permukaannya sudah tergerus atau membentuk ceruk tidak akan bisa diukur secara presisi dengan feeler gauge datar. Baut yang aus harus diganti terlebih dahulu.
Perawatan Berkala Agar Mesin Tetap Halus dan Awet
Penyetelan celah pelatur klep tidak cukup dilakukan sekali saja. Agar performa mesin kendaraan Anda tetap optimal dan bebas dari bunyi bising berlebih, lakukan beberapa tips perawatan teknis berikut:
- Rutin Mengganti Oli Mesin: Pelumasan yang baik mengurangi laju keausan pada rocker arm dan noken as secara drastis.
- Pemeriksaan Berkala Setiap 8.000 – 10.000 km: Lakukan pengecekan ketegangan celah klep secara rutin bersamaan dengan jadwal servis berkala.
- Gunakan Komponen Suku Cadang Original: Saat melakukan pergantian rocker arm, katup, atau baut penyesuai, selalu gunakan komponen orisinal untuk memastikan durabilitas material terhadap pemuaian panas.
Kesimpulan
Penerapan cara setting pelatur klep motor agar tidak bunyi memerlukan ketelitian, pemahaman posisi siklus mesin (TMA Kompresi), serta penggunaan alat ukur yang tepat. Celah katup yang diatur sesuai spesifikasi pabrikan tidak hanya menghilangkan suara bising dari kepala silinder, tetapi juga mengembalikan efisiensi bahan bakar, stabilitas putaran stasioner (idle), dan responsivitas akselerasi sepeda motor.
Jika setelah dilakukan penyetelan presisi suara bising tetap terdengar, lakukan pemeriksaan lebih lanjut pada komponen pendukung lainnya, seperti rantai mesin (timing chain/keteng), tensioner, atau kondisi bearing camshaft yang mungkin sudah mengalami keausan.
