Panduan Lengkap Cara Setting Pilot Air Screw Karburator Agar Tidak Ngelab dan Mesin Tetap Responsif
Sistem bahan bakar konvensional berbasis karburator masih menjadi pilihan utama pada banyak sepeda motor dan kendaraan klasik. Salah satu masalah yang sering dikeluhkan oleh pengguna karburator adalah timbulnya gejala ngelab, yaitu kondisi di mana mesin terasa tertahan, jeda, atau hendak mati saat tuas gas diputar secara mendadak.
Kondisi tersebut umumnya disebabkan oleh rasio campuran udara dan bahan bakar yang tidak seimbang pada putaran rendah. Untuk mengatasi masalah ini, Anda perlu memahami cara setting pilot air screw karburator agar tidak ngelab dengan akurat sesuai dengan kebutuhan mesin kendaraan Anda.
Artikel ini akan membahas secara mendalam mengenai fungsi sekrup udara (pilot air screw), prinsip kerjanya, hingga panduan teknis langkah demi langkah untuk menyetelnya secara mandiri.
Memahami Fungsi Pilot Air Screw dan Gejala Ngelab
Sebelum masuk ke tahap teknis penyetelan, Anda harus memahami terlebih dahulu komponen yang akan disetel serta gejala gangguan yang terjadi pada karburator.

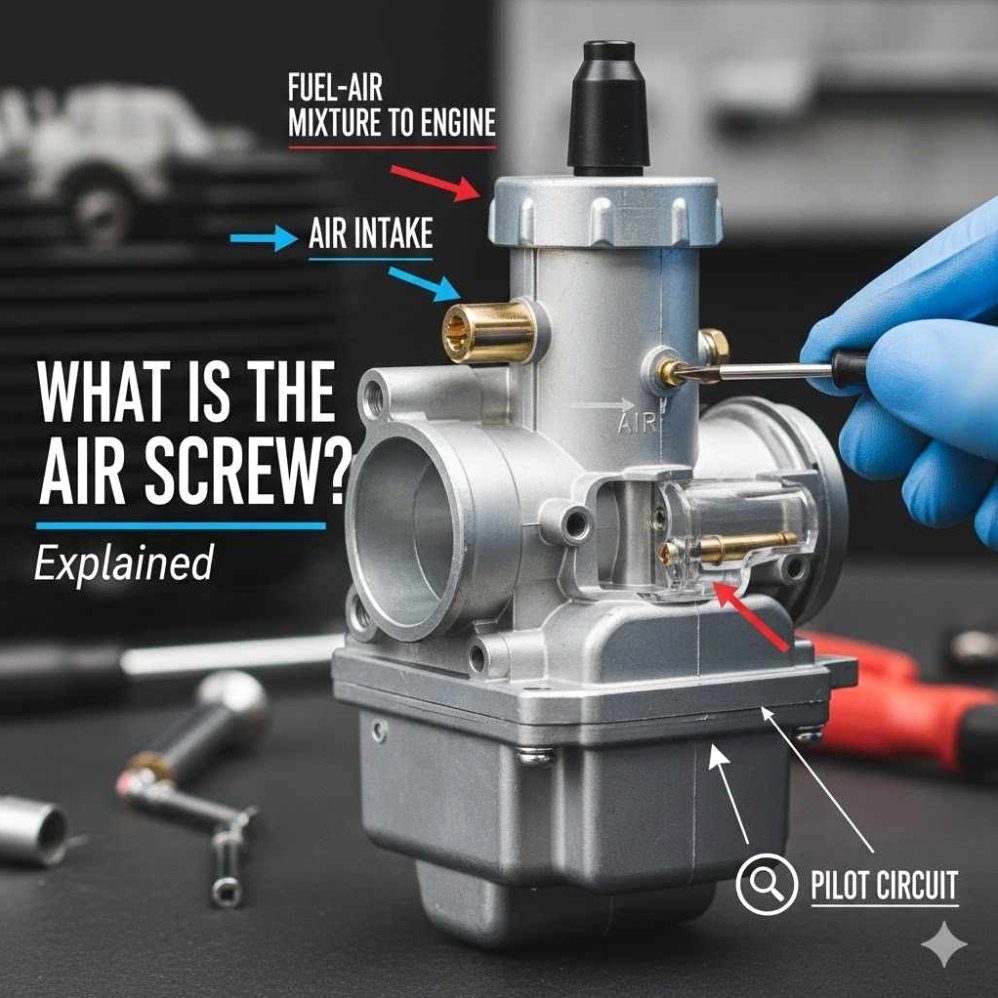

Apa itu Pilot Air Screw?
Pilot air screw atau sering disebut sebagai sekrup stelan angin adalah komponen pada karburator yang berfungsi untuk mengatur volume udara yang masuk ke dalam saluran pilot system (sirkuit putaran rendah). Komponen ini bekerja berdampingan dengan pilot jet untuk menyuplai campuran udara dan bahan bakar saat mesin berada pada posisi idle (stasioner) hingga putaran menengah bawah.
Posisi pilot air screw biasanya terletak pada sisi samping bodi karburator, dekat dengan saluran masuk udara (arah filter udara). Perlu dicatat bahwa sekrup ini berbeda dengan fuel screw yang bertugas mengontrol aliran bahan bakar secara langsung.
Apa yang Dimaksud dengan Gejala "Ngelab"?
Istilah ngelab dalam dunia otomotif mengacu pada fenomena hesitation atau bogging. Kondisi ini terjadi ketika throttle dibuka secara cepat dari posisi stasioner, tetapi mesin tidak langsung merespons dengan peningkatan RPM, melainkan mengalami jeda, suara mesin terdengar berat ("booo-gggg"), atau bahkan langsung mati.
Gejala ngelab umumnya mengindikasikan bahwa campuran udara dan bahan bakar terlalu miskin (too lean) atau terlalu kaya (too rich) secara mendadak saat transisi pasokan bahan bakar berlangsung.
Cara Kerja Pilot Air Screw pada Karburator
Prinsip kerja pilot air screw didasarkan pada tekanan vakum yang dihasilkan oleh hisapan piston. Memahami arah putaran sekrup sangat penting agar Anda tidak salah dalam mengalibrasi campuran udara dan bahan bakar.
Efek Arah Putaran Sekrup Udara
Pada karburator tipe air screw (seperti tipe Mikuni VM atau Keihin PE), arah putaran sekrup memiliki dampak langsung terhadap komposisi campuran:
- Memputar sekrup ke dalam (searah jarum jam): Menyempitkan saluran udara. Hal ini mengurangi jumlah udara yang masuk, sehingga membuat campuran menjadi lebih kaya (dominan bahan bakar).
- Memputar sekrup ke luar (berlawanan arah jarum jam): Membuka saluran udara lebih lebar. Hal ini menambah aliran udara, sehingga membuat campuran menjadi lebih miskin (dominan udara).
Penyetelan yang ideal adalah menemukan titik keseimbangan di mana bahan bakar teratomisasi secara sempurna, sehingga pembakaran awal saat gas dibuka dapat terjadi tanpa jeda.
Manfaat Menerapkan Cara Setting Pilot Air Screw Karburator Agar Tidak Ngelab
Melakukan penyetelan sekrup udara secara presisi memberikan berbagai dampak positif terhadap performa kendaraan secara keseluruhan.
Berikut adalah beberapa manfaat utama dari penyetelan pilot air screw yang tepat:
- Respon Gas Menjadi Sangat Peka: Mengeliminasi gejala lag atau ngelab saat akselerasi awal.
- Putaran Stasioner Stabil: Mesin dapat menyala halus (idle) tanpa perlu menahan tuas gas.
- Konsumsi Bahan Bakar Lebih Efisien: Memastikan bahan bakar terbakar sempurna tanpa ada yang terbuang sia-sia.
- Mencegah Busi Cepat Cepat Rusak: Campuran yang terlalu kaya membuat busi menghitam, sedangkan campuran yang terlalu miskin membuat busi cepat aus karena panas berlebih.
- Suhu Mesin Lebih Terkontrol: Campuran bahan bakar dan udara yang pas membantu menjaga suhu kerja mesin tetap ideal.
Persiapan Sebelum Melakukan Penyetelan
Sebelum Anda menerapkan cara setting pilot air screw karburator agar tidak ngelab, ada beberapa syarat kondisi teknis yang harus dipenuhi terlebih dahulu. Penyetelan tidak akan membuahkan hasil maksimal jika kondisi komponen pendukung lainnya dalam keadaan kotor atau rusak.
Checklist Persiapan Teknis
| Komponen / Kondisi | Syarat Sebelum Setting | Alasan Teknis |
|---|---|---|
| Suhu Mesin | Suhu kerja optimal (hangat) | Cuk / Choke sudah tidak aktif dan muatan panas mesin stabil. |
| Filter Udara | Bersih / Terpasang | Filter kotor menghambat aliran udara dan mengacaukan rasio. |
| Busi | Kondisi baik & celah standar | Percikan api harus kuat untuk membakar campuran awal. |
| Manipol (Intake) | Tidak ada kebocoran vakum | Kebocoran udara luar membuat proses kalibrasi tidak akurat. |
| Kondisi Karburator | Bersih dari endapan | Saluran pilot jet dan saluran angin tidak tersumbat. |
Panduan Langkah demi Langkah Cara Setting Pilot Air Screw Karburator Agar Tidak Ngelab
Berikut adalah prosedur teknis yang terstruktur untuk mengkalibrasi pilot air screw pada karburator kendaraan Anda.
Langkah 1: Panaskan Mesin Kendaraan
Nyalakan mesin dan biarkan beroperasi selama 3 hingga 5 menit hingga mencapai suhu kerja normal. Jangan pernah menyetel pilot air screw saat mesin dalam kondisi dingin karena kebutuhan bahan bakar saat mesin dingin berbeda akibat pengaruh sistem choke.
Langkah 2: Putar Sekrup Udara ke Posisi Rapat (Baseline)
Gunakan obeng minus (-) yang sesuai dengan ukuran kepala sekrup. Putar pilot air screw searah jarum jam secara perlahan sampai terasa mentok.
Catatan Penting: Jangan menekan sekrup terlalu kuat saat sudah mentok agar ujung jarum (needle tip) pada sekrup tidak mengalami kerusakan atau patah.
Langkah 3: Buka Sekrup ke Setelan Standar Pabrik
Putar kembali sekrup udara ke arah luar (berlawanan arah jarum jam) sebanyak 1,5 hingga 2 putaran penuh (360 derajat x 1.5 – 2). Posisi ini merupakan titik awal (baseline) umum bagi sebagian besar karburator standar.
Langkah 4: Naikkan Putaran Mesin (Idle Speed)
Gunakan sekrup pengatur stasioner (idle speed screw / sekrup skep) untuk menaikkan putaran mesin sedikit di atas standar, sekitar 1.500–2.000 RPM. Langkah ini dilakukan agar mesin tidak gampang mati saat Anda memutar sekrup udara mencari titik puncak RPM.
Langkah 5: Cari Putaran Mesin Tertinggi dan Paling Halus
Putar pilot air screw perlahan-lahan (sekitar 1/4 putaran setiap tahap) ke arah dalam atau ke luar. Dengarkan suara mesin dan amati pergerakan RPM.
Tujuan utama dari cara setting pilot air screw karburator agar tidak ngelab pada tahap ini adalah menemukan posisi sekrup di mana mesin berputar pada RPM tertinggi dan suaranya terdengar paling bersih/halus.
- Jika saat diputar ke luar RPM terus naik, teruskan memutar sampai RPM berhenti naik.
- Jika RPM mulai menurun atau mesin terasa pincang, kembalikan sekrup sedikit ke posisi sebelumnya.
Langkah 6: Kembalikan Stasioner ke Standar
Setelah menemukan titik RPM tertinggi melalui sekrup udara, turunkan kembali sekrup pengatur stasioner (idle speed screw) hingga mesin berada pada putaran idle standar (sekitar 1.200–1.400 RPM untuk sepeda motor).
Langkah 7: Lakukan Pengujian Reaksi Gas (Snap Throttle Test)
Langkah ini adalah kunci utama untuk memastikan mesin bebas dari gejala ngelab. Sentak tuas gas dari posisi idle secara cepat ke putaran seperempat hingga separuh.
- Jika mesin merespons seketika tanpa jeda: Penyetelan berhasil.
- Jika mesin sempat tertahan lalu naik ("booo-g"): Campuran masih terlalu miskin. Putar sekrup udara ke dalam sebesar 1/8 hingga 1/4 putaran untuk memperkaya campuran.
- Jika mesin terasa berat dan keluar asap hitam: Campuran terlalu kaya. Putar sekrup udara ke luar sebesar 1/8 hingga 1/4 putaran untuk menambah udara.
Tabel Diagnosis Masalah Penyetelan Sekrup Udara
Untuk memudahkan identifikasi masalah saat proses penyetelan, gunakan tabel panduan diagnosis berikut:
| Gejala Mesin | Kondisi Campuran | Tindakan Penyetelan Sekrup Udara |
|---|---|---|
| Mesin mati mendadak saat gas disentak secara cepat. | Terlalu Miskin (Lean) | Putar sekrup searah jarum jam (ke dalam) untuk mengurangi udara. |
| Knalpot meletup-letup saat tuas gas dilepas (deseleration). | Terlalu Miskin (Lean) | Putar sekrup searah jarum jam (ke dalam) agar campuran lebih kaya. |
| Mesin merebet, keluar asap hitam, busi basah/hitam. | Terlalu Kaya (Rich) | Putar sekrup berlawanan arah jarum jam (ke luar) untuk menambah udara. |
| Putaran mesin lambat turun kembali ke posisi idle. | Kebocoran Udara / Miskin | Cek kebocoran manipol atau rapatkan sekrup udara. |
Kapan Harus Mengganti Ukuran Pilot Jet?
Penyetelan pilot air screw memiliki batasan jangkauan efektivitas. Jika Anda sudah menerapkan cara setting pilot air screw karburator agar tidak ngelab tetapi tidak menemukan titik penyetelan yang pas, kemungkinan besar ukuran pilot jet di dalam karburator tidak sesuai.
Berikut adalah kriteria untuk menentukan apakah Anda perlu mengganti ukuran pilot jet:
1. Sekrup Udara Harus Diputar Terlalu Masuk (< 1 Putaran)
Jika agar mesin tidak ngelab sekrup udara harus diputar hingga hampir rapat (kurang dari 1 putaran dari posisi mentok), ini menandakan pilot jet yang terpasang terlalu kecil. Anda perlu menaikkan ukuran pilot jet (step up 1 step).
2. Sekrup Udara Harus Diputar Terlalu Keluar (> 2,5 – 3 Putaran)
Jika mesin baru bisa berjalan halus setelah sekrup udara diputar keluar lebih dari 2,5 atau 3 putaran, ini menandakan pilot jet yang terpasang terlalu besar. Anda perlu menurunkan ukuran pilot jet (step down 1 step).
Perbedaan Antara Pilot Air Screw dan Pilot Fuel Screw
Banyak pemula salah mengartikan antara sekrup udara (air screw) dan sekrup bahan bakar (fuel screw). Memahami perbedaannya sangat penting agar Anda tidak terbalik dalam mengaplikasikan logika penyetelan.
Berikut perbandingan teknis antara keduanya:
Pilot Air Screw (Sekrup Udara)
- Posisi: Terletak di sebelah kiri/belakang karburator (sisi penyaring udara).
- Fungsi: Mengatur jumlah udara.
- Prinsip: Diputar ke dalam = Campuran makin kaya. Diputar ke luar = Campuran makin miskin.
- Penggunaan Umum: Sebagian besar karburator 2-tak dan beberapa karburator 4-tak tipe performa (misal: Keihin PE, PWK, Mikuni VM).
Pilot Fuel Screw (Sekrup Bahan Bakar)
- Posisi: Terletak di bawah atau depan karburator (sisi leher intake/mesin).
- Fungsi: Mengatur jumlah bahan bakar.
- Prinsip: Diputar ke dalam = Campuran makin miskin. Diputar ke luar = Campuran makin kaya.
- Penggunaan Umum: Sebagian besar sepeda motor 4-tak standar harian (misal: Keihin BS, CVK).
Kesalahan Umum yang Sering Terjadi Saat Setting Karburator
Dalam melakukan kalibrasi karburator, ada beberapa kekeliruan langkah yang sering menyebabkan penyetelan gagal dan mesin tetap mengalami ngelab.
1. Menyetel Saat Mesin Masih Cold Start
Menyetel karburator dalam kondisi mesin dingin adalah kesalahan paling umum. Komponen mesin belum mengembang sempurna dan sistem choke mekanis maupun otomatis mungkin masih menyuplai bahan bakar ekstra, sehingga hasil penyetelan akan berubah kacau saat mesin sudah panas.
2. Mengabaikan Kebocoran Udara Palsu (Air Leak)
Jika paking manipol atau karet intake mengalami retak, udara luar akan masuk tanpa melewati karburator. Kondisi ini membuat penyetelan pilot air screw tidak akan pernah konsisten karena rasio udara selalu berubah secara acak.
3. Merusak Ujung Sekrup Udara
Memutar sekrup udara terlalu kencang saat posisi mentok dapat membengkokkan atau merusak ujung jarum sekrup. Jarum yang cacat tidak akan mampu mengontrol aliran udara secara presisi lagi, sehingga karburator sulit untuk disetel idle.
4. Mengabaikan Kebersihan Komponen Lain
Menyetel pilot air screw tidak akan menyelesaikan masalah jika lubang-lubang kecil pada pilot jet tersumbat oleh kotoran atau kerak bensin. Pastikan karburator diservis dan dibersihkan secara menyeluruh sebelum melakukan prosedur kalibrasi.
Kesimpulan
Memahami cara setting pilot air screw karburator agar tidak ngelab merupakan keahlian dasar yang sangat berguna bagi pemilik kendaraan bermotor karburator. Gejala ngelab atau tertahannya akselerasi pada putaran bawah umumnya terjadi karena ketidakseimbangan campuran udara dan bahan bakar saat transisi dari posisi idle.
Langkah kunci dalam penyetelan ini meliputi:
- Memastikan mesin dalam suhu kerja optimal dan karburator bersih.
- Memulai penyetelan dari baseline standar (1,5 – 2 putaran ke luar).
- Mencari titik putaran mesin (RPM) tertinggi dan paling halus.
- Melakukan snap throttle test untuk memastikan respons akselerasi tanpa jeda.
- Mengganti ukuran pilot jet jika posisi akhir sekrup berada di luar batas toleransi normal.
Dengan melakukan penyetelan secara sabar dan terstruktur, Anda dapat mengembalikan performa mesin kendaraan agar tetap responsif, irit bahan bakar, serta nyaman digunakan untuk berkendara sehari-hari.
